TABLILLA ELECTRONICA

En electrónica, un circuito impreso o PCB (del inglés printed circuit board), es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conductor, comúnmente baquelita o fibra de vidrio.

Los circuitos impresos son baratos, y habitualmente de una fiabilidad elevada aunque de vez en cuando pueda tener fallos técnicos.^{[cita requerida]} Requieren de un esfuerzo mayor para el posicionamiento de los componentes, y tienen un coste inicial más alto que otras alternativas de montaje, como el montaje punto a punto (o wire-wrap), pero son mucho más baratos, rápidos y consistentes en producción en volúmenes.
En electrónica, un circuito impreso o PCB (del inglés printed circuit board), es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conductor, comúnmente baquelita o fibra de vidrio.

Los circuitos impresos son baratos, y habitualmente de una fiabilidad elevada aunque de vez en cuando pueda tener fallos técnicos.^{[cita requerida]} Requieren de un esfuerzo mayor para el posicionamiento de los componentes, y tienen un coste inicial más alto que otras alternativas de montaje, como el montaje punto a punto (o wire-wrap), pero son mucho más baratos, rápidos y consistentes en producción en volúmenes.Tipos de circuitos impresos
Multicapa: Es lo más habitual en productos comerciales. Suele tener entre 8 y 10 capas, de las cuales algunas están enterradas en el sustrato.
2-sided plated holes: Es un diseño muy complicado de bajo coste con taladros metalizados que nos permite hacer pasos de cara.
Single-sided non-plated holes: Es un PCB con agujeros sin metalizar. Se usa en diseños de bajo coste y sencillos.
2-sided non-plated holes: Diseño sencillo con taladros sin metalizar. Sustrato de fibras de vidrio y resina. Hay que soldar por los dos lados para que haya continuidad.
Composición física
La mayoría de los circuitos impresos están compuestos por entre una a dieciséis capas conductoras, separadas y soportadas por capas de material aislante (sustrato) laminadas (pegadas) entre sí.

Las capas pueden conectarse a través de orificios, llamados vías. Los orificios pueden ser electorecubiertos, o se pueden utilizar pequeños remaches. Los circuitos impresos de alta densidad pueden tener vías ciegas, que son visibles en sólo un lado de la tarjeta, o vías enterradas, que no son visibles en el exterior de la tarjeta.

CAPACITANCIA

DEFINICIÓN:

La Capacitancia es la propiedad de un capacitor de oponerse a toda variación de la tensión en el circuito eléctrico. Usted recordará que la resistencia es la oposición al flujo de la corriente eléctrica. También se define, a la Capacitancia como una propiedad de almacenar carga eléctrica entre dos conductores, aislados el uno del otro, cuando existe una diferencia de potencial entre ellos,como se observa en la figura siguiente, las dos placas actúan como conductores, mientras que el aire actúa como un aislante:
Así como un Resistor está diseñado para tener Resistencia, el Capacitor está diseñado para tener Capacitancia; mientras que los resistores se oponen al flujo de la corriente, los capacitores se oponen a cualquier cambio en el Tensión eléctrica; el Capacitor más pequeño capaz de acumular carga eléctrica se construye de dos placas y un aislante de aire llamado dieléctrico.

Los factores que determinan la Capacitancia de un Capacitor simple son: a) el área de la placas, b) la separación entre las placas y c) el material del dieléctrico; La Capacitancia es directamente proporcional al área de las placas y a la constante dieléctrica del material dieléctrico utilizado e inversamente proporcional a la distancia de separación de las placas, es decir: C = k A/ d = Faradios ; De ahí que si el área de las placas aumenta, con ello aumenta la Capacitancia; por el contrario, si la separación de las placas aumenta, disminuye la Capacitancia

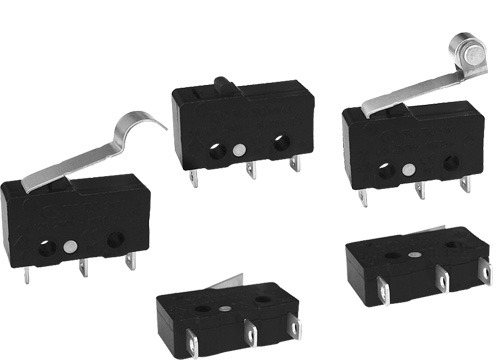

MICRO SWITCH

Más que un simple interruptor, es un conmutador.
El terminal de abajo está en contacto con el más cercano de los dos que están en el lado, cuando no se aprieta el pequeño pulsador de arriba. Cuando se aprieta el pulsador el terminal de abajo deja de estar en contacto con el anterior y hace contacto con el otro de más arriba. Es decir "conmuta" un contacto por otro.
Aunque no lo parece, esta clase de conmutadores tienen su gracia, ya que no se pueden quedar en un estado intermedio.
Si aprietas el pulsador poco a poco, de momento no pasa nada, hasta que llegado a cierto punto, cambia de golpe. Y si al revés, una vez pulsado lo liberas despacio, cambia también de golpe pero en un punto diferente al anterior. Al efecto se le llama Histéresis.
Esto tiene su importancia cuando se utilizan como sensores, para que un elemento mecánico (una leva de una máquina por ejemplo) efectúe un contacto eléctrico que ponga en marcha o pare otros elementos, sin rebotes ni falsos contactos.

DISPLAY NUMERICO

Una de las aplicaciones mas populares de los LED’s es la de señalización. Quizás la mas utilizada sea la de 7 LED’s colocadas en forma de ocho tal y como se indica en la figura 9. Aunque externamente su forma difiere considerablemente de un diodo LED típico, internamente están constituidos por una serie de diodos LED con unas determinadas conexiones internas. En la figura 9 se indica el esquema eléctrico de las conexiones del interior de un indicador luminoso de 7 segmentos.
Display de 7 segmentos. A la izquierda aparecen las dos posibles formas de construir el circuito
La figura 9 se muestra un indicador de siete segmentos. Contiene siete LED rectangulares (a - g), en el que cada uno recibe el nombre de segmento porque forma parte del símbolo que esta mostrando. Con un indicador de siete segmentos se pueden formar los dígitos del 0 al 9, también las letras a, c, e y f y las letras minúsculas b y d. Los entrenadores de microprocesadores usan a menudo indicadores de siete segmentos para mostrar todos los dígitos del 0 al 9 mas a, b, d, d, e y f .
Polarizando los diferentes diodos, se iluminaran los segmentos correspondientes. De esta manera podemos señalizar todos los números en base 10. Por ejemplo, si queremos representar el número de 1 en el display deberemos mandar seal a los diodos b y b, y los otros diodos deben de tener tensión cero. Esto lo podemos escribir así 0110000(0). El primer digito representa al diodo a, el segundo al b, el tercero al c, y así sucesivamente. Un cero representa que no polarizamos el diodo, es decir no le aplicamos tensión. Un uno representa que el diodo esta polarizado, y por lo tanto, emite luz.
Muchas veces aparece un octavo segmento, entre paréntesis en el ejemplo anterior, que funciona como punto decimal (figura 10).

RECTIFICADOR DE ONDAS

En electrónica, un rectificador es el elemento o circuito que permite convertir una señal eléctrica alterna en una continua. Esto se realiza utilizando diodos rectificadores, ya sean semiconductores de estado sólido, válvulas al vacío o válvulas gaseosas como las de vapor de mercurio.
Dependiendo de las características de la alimentación en corriente alterna que emplean, se les clasifica en monofásicos, cuando están alimentados por una fase de la red eléctrica, o trifásicos cuando se alimentan por tres fases.
El transformador convierte la tensión alterna de entrada en otra tensión alterna del valor deseado, esta tensión es rectificada durante el primer semiciclo por el diodo D1 y durante el segundo semiciclo por el diodo D2, de forma que a la carga R le llega una tensión continua pulsante muy impura ya que no está filtrada ni estabilizada.
En este circuito tomamos el valor de potencial 0 en la toma intermedia del transformador.

SOLDADURA ELECTRONICA CON ESTAÑO

El estaño que se utiliza en electrónica tiene alma de resina con el fin de facilitar la soldadura. Para garantizar una buena soldadura es necesario que tanto el estaño como el elemento a soldar alcancen una temperatura determinada, si esta temperatura no se alcanza se produce el fenómeno denominado soldadura fría. La temperatura de fusión depende de la aleación utilizada, cuyo componente principal es el estaño y suele estar comprendida entre unos 200 a 400 ºC.

En electrónica, el sistema más utilizado para garantizar la circulación de corriente entre los diferentes componentes de un circuito, es la soldadura con estaño o aleaciones de este, según las aplicaciones. Se consiguen uniones muy fiables y definitivas, que permiten además sujetar los componentes en su posición y soportan bastante bien los golpes y las vibraciones, asegurando la conexión eléctrica durante un tiempo prolongado.

Para realizar una buena soldadura, además del soldador y de la aleación descrita, se necesita una sustancia adicional, llamada pasta de soldar, cuya misión es la de facilitar la distribución uniforme del estaño sobre las superficies a unir y evitando, al mismo tiempo, la oxidación producida por la temperatura demasiado elevada del soldador. La composición de esta pasta es a base de colofonia (normalmente llamada "resina") y que en el caso del estaño que utilizaremos, está contenida dentro de las cavidades del hilo, en una proporción del 2~2.5%.
